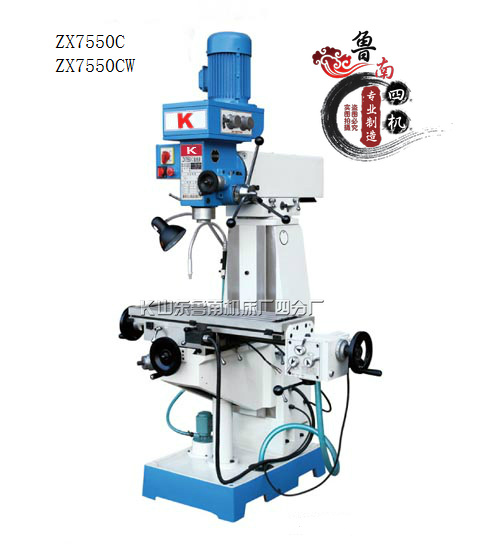

ZX7550C 鉆銑床
ZX7550C鉆銑床為方形箱體的多功能鉆銑床,立銑為齒輪傳動,扭矩傳遞好,加工效率高裝有機械進給器,可實現工作臺縱向自動進給,減少了勞動強度,提高了加工精度和表面光潔度.床身導軌淬火處理,有良好的耐磨能力.銑頭安裝于滑臂前端,可前后移動,不僅能在垂直平面內左右回轉45度，又可在床身上回轉360度，具有良好的加工萬向性。
本鉆銑床是一種輕型金屬切削機床，具有立、臥銑兩種加工功能，可用于金屬材料和其它材料進行鉆、銑、攻絲等多種切削功能，廣泛用于單件或成批生產的儀表.
主要技術參數
|
主要技術參數
|
7550C
|
ZX7550CW
|
|
鉆孔最大直徑
|
50(2")
|
50(2”)
|
|
端銑最大直徑
|
100
|
100
|
|
立銑最大直徑
|
25
|
25
|
|
最大鏜孔直徑
|
120
|
120
|
|
最大攻絲直徑
|
M16
|
M16
|
|
主軸孔錐度
|
MT4
|
MT4
|
|
主軸轉速（立/臥）(r.p.m)
|
V:115-1750
|
V:115-1750
H:40-1350(8) |
|
主軸行程
|
120
|
120
|
|
工作臺面尺寸
|
1000×240
|
1000×240
|
|
電機功率（立/臥）（kw）
|
1.5/2.2
|
1.5/2.2/2.2
|
|
凈重/毛重
|
800/900
|
850/1000
|
本機床電源為380伏，50郝茲三相交流電f用戶特殊要求除外)，客戶核準電
源后，方可接通機床，注意：機床必須可靠接地。
注意事項
l、確保機床按照說明書的要求接好電源，且正確可靠接地。
2、對機床作任何調整、維修或保養時，一定要切斷電源1
3、機床上所有可移動的部件在鎖緊狀態時，不允許移動該部件，以免損壞機
床。
4、當主軸電機正在運轉時，不得變速!變速時應在停車狀態下進行。
5、在起動機床前要確保工件與刀具安裝到位。絕對不要在工件與刀具接觸的
情況下起動機床：只有在機床達到穩定速度后，方能開始加工。
6、為避免工作臺面、絲杠及導軌面的局部磨損，建議盡可能經常變換工作臺
面上工件的裝夾位置，以便磨損均勻。
