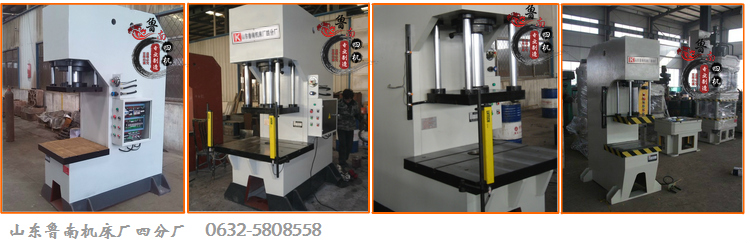

YL41-500T 單臂液壓機
一、主要用途
YL系列單柱壓裝、校正液壓機主要用于軸類零件、型材的校正和軸套類零件的壓裝。同時能完成板材零件的彎曲、壓印、套印、簡單零件的拉伸等工藝，也可用來壓制要求不嚴格的粉末、塑料制品。適用于機床、內燃機、輕紡機械、起重機械、軸類、軸承等行業使用。
二、功能特點
※ 機身材料選用Q235優質結構鋼
※ 活塞桿采用離子氮化，表面經滲碳淬火處理
※ 液壓系統采用疊加閥方式.
※ 油缸采用進口密封圈.
※ 外跨獨立電器箱,按鈕、腳踏控制.
※ 液壓系統設有液壓油過濾裝置.
三、技術參數
| 技術參數 | YL41-40T | YL41-63T | YL41-100T | YL41-160T | YL41-200T | YL41-315T | YL41-500T | |
| 公稱壓力KN | 400 | 630 | 1000 | 1600 | 2000 | 3150 | 5000 | |
| 液體工作壓力MPa | 25 | 25 | 25 | 25 | 25 | 28 | 30 | |
| 喉深mm | 220 | 240 | 260 | 280 | 300 | 360 | 500 | |
| 壓頭行程mm | 260 | 260 | 300 | 360 | 400 | 600 | 600 | |
| 工作速度mm/s | 15 | 12 | 18 | 10 | 10 | 18 | 30 | |
| 回程速度mm/s | 22 | 20 | 30 | 20 | 20 | 40 | 60 | |
| 壓頭至工作臺最大距離 | 550 | 700 | 800 | 800 | 800 | 1000 | 1000 | |
| 工作臺尺寸mm | 左右 | 500 | 500 | 700 | 700 | 750 | 1000 | 1200 |
| 前后 | 400 | 500 | 580 | 580 | 600 | 800 | 1000 | |
| 電機功率KW | 3 | 5.5 | 7.5 | 7.5 | 7.5/11 | 15/22 | 30 | |
液壓機執行標準：
JB3818-1999 《液壓機技術條件》
JB/T1829-1997 《鍛壓機械通用技術條件》
GB/T3766-83 《液壓系統通用技術條件》
JB3915-85 《液壓機安全技術條件》
JB/T1829-1997 《鍛壓機械通用技術條件》
四、設備使用
正確使用機器設備，認真執行維護保養和嚴格遵守安全操作規程是延長設備使用壽命﹑保正安全生產的必要條件。因此，操作者除應熟悉機器結構性能和操作規程外，還應注意下列幾點：
1. 油箱每半年清洗并更換新油一次32～46＃抗磨液壓油。第一次換油時間不應超過三個月，其油液可重新過濾后再用一次。
2. 本機用油。必須經嚴格過濾才需注入油箱，其油位不能低于油標指示線。使用油溫應在15℃～60℃范圍內。
3. 壓力表每半年需鑒定一次。
4. 機器長期停用時，應將各外露加工表面擦洗干凈，并涂防銹油。
