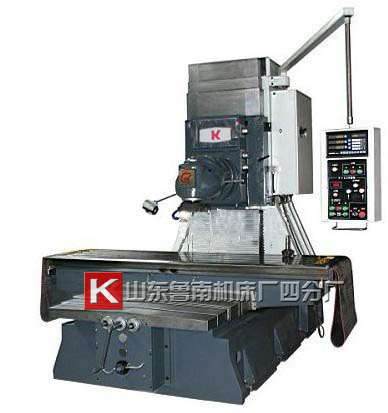

X7160WT 床身式銑床

                                                                   主要技術參數：

主要技術參數	X7160WT
工作臺：面積（長×寬）	2400×600
T形槽（寬×個數）	120×5
最大行程:	縱向: 2200 橫向: 850
縱向和橫向進給速度：	變速級別: 無級變速 變速范圍 （毫米/分）10～1800
機頭：主軸端面到工作臺面的距離	立軸:100～850
主軸中心線到工作臺面的距離:	臥軸：  108～858
垂向（Z向）進給速度：	變速級別： 無級變速 變速范圍：20～600
從主軸中心到立柱導軌面的距離：	800
主軸轉速極數	12
變速范圍：	25.45.65.95.135.200.245.350.485.680.960.1400
主軸錐度：	ISO50 7:24
主軸驅動電機:	11/7.5kw
進給電機（直流）：	6kw
機床外形尺寸（長*寬*高）	2400×2500×2500
凈重	8600KG



                                                                                機床精度檢驗:


主軸定心軸徑的徑向跳動:	0.01
主軸軸肩支承面的跳動:	0.01
工作臺的縱向移動對工作臺面的平行度:	0.04
工作臺的橫向移動對工作臺面的平行度 ：	0.02/300
工作臺面與主軸箱垂向移動的垂直度：	在縱向垂直平面內: 0.02/300 在橫向垂直平面內：0.02/30
立軸旋轉軸線對工作臺面的垂直度：	在縱向垂直平面內：0.02/300 在橫向垂直平面內: 0.03/300
臥軸旋轉軸線對工作臺面的平行度：	0.02/300
臥軸旋轉軸線對工作臺的橫向移動的平行度：	在豎直平面內：0.02/300  在水平面內:  0.02/300



1.工作臺縱向和橫向絲杠選用滾珠絲杠
2.主軸箱潤滑采用油泵循環潤滑
3.全不銹鋼防護
4.導軌面貼塑
5.三軸球柵尺
6.進給為伺服電機驅動
