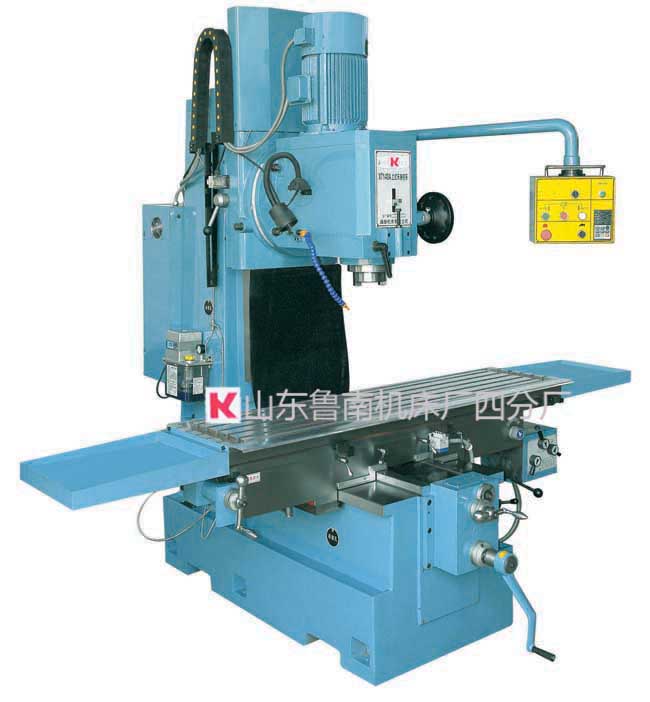

X7140A 床身式銑床
主要技術參數：
| 主要技術參數 | X7140A |
| 主軸錐孔 | ISO50 |
| 主軸中心至立柱導軌面距離 | 520 |
| 主軸端面至工作臺距離 | 150-650 |
| 主軸轉速范圍（r.p.m） | 40-1800 |
| 主軸套筒行程 | 100 |
| 工作臺尺寸 | 1500*400 |
| 工作臺行程 | 1000*400 |
| 外型尺寸 | 2290*1700*2120 |
| 電動機功率 | 7.5 |
| 機床重量（約kg） |
4000/4200 |
結構特點：
1、底座、機身、工作臺、中滑座等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證銑床長期使用的穩定性。
2、整體結構為床身式結構，銑頭為大功率機械調速高精度銑頭，銑頭可在左、右20°范圍內工作；主軸套筒的進給具有自動、手動、手動微調等功能；主軸剛性大，調速方便、靈活。
3、主軸箱可手動、機動上下升降完成機動進給和快速移動，操作方便、快捷。
4、床身上縱、橫向有手動進給、機動進給和機動快進三種，不同的進給速度，能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，縮短非加工時間。
5、工作臺X向行程可達1400mm，拓展了機床加工范圍， Y、Z向?qū)к墳閷捑匦螌?dǎo)軌，且X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，配合強制潤滑，減小低速爬行，提高精度，延長機床的使用壽命。
6、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。
7、機床操作系統通過支臂懸掛在機床的右上方，符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。
