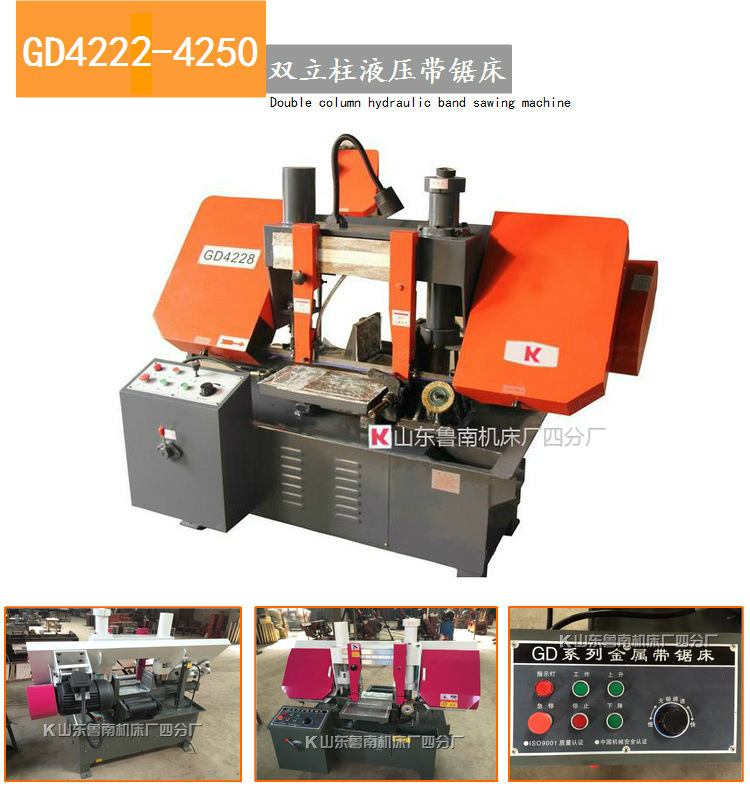

GD4228 液壓帶鋸床

一、設備特點：

雙立柱臥式金屬帶鋸床主要部件有：底坐、床身、立柱、鋸梁和傳動機構、導向裝置、工件夾緊、張緊裝置、送料架、液壓傳動系統、電氣控制系統、潤滑及冷卻系統。

液壓傳動系統由泵、閥、油缸、油箱、管路等元輔件組成的液壓回路，在電氣控制下完成鋸梁的升降，工件的夾緊。通過調速閥可實行進給速度的無級調速，達到對不同材質工件的鋸切需要。

電氣控制系統由電氣箱、控制箱、接線盒、行程開關、電磁鐵等組成的控制回路，用來控制鋸條的回轉、鋸梁的升降、工件的夾緊等，使之按一定的工作程序來實現正常切削循環。

二、技術參數：

帶鋸床執行標準：

GB  16454-1996   鋸床--安全防護技術要求

GB  16454-1996   鋸床 安全防護技術要求

GB  6477.13-1986 金屬切削機床術語--鋸床

GB/T 6477.13-1986  金屬切削機床術語 鋸床

JB/T 4318.1-2002  臥式帶鋸床 第1部分:系列型譜
JB/T 4318.2-2002  臥式帶鋸床 第2部分:參數
JB/T 4318.3-2002  臥式帶鋸床 第3部分:精度檢驗
JB/T 4318.4-2002  臥式帶鋸床 第4部分:技術條件

三、操作說明：

加油前必須先清理油箱，然后再加入液壓油，液壓油采用32～46?？鼓ヒ簤河停拖涿堪肽昵逑床⒏鼡Q新油一次，第一次換油時間不應超過三個月，其油液可重新過濾后再用一次。

本機用油。必須經嚴格過濾才需注入油箱，其油位不能低于油標指示線。使用油溫應在15℃～60℃范圍內。

鋸切不同材質的原料時，要選用不同齒形的鋸條及不同的切削速度和進給速度，選擇不當容易出現鋸齒很快磨損，降低鋸條使用壽命，嚴重時鋸條斷裂。

雙金屬帶鋸條主要用于切割普通黑色金屬，如鑄鐵、鑄鋼、軋制圓鋼、方鋼、管材、型鋼；亦能切割合金工具鋼、合金結構鋼、模具鋼、軸承鋼、不銹鋼等硬、粘金屬；還能切割銅、鋁等有色金屬。如果選擇合適的齒形（跳齒）則可用于切割凍魚、凍肉；特殊加工較大分齒量的雙金屬帶鋸條也普遍用于切割紅木、柞木、鐵梨木等堅硬貴重木材。
