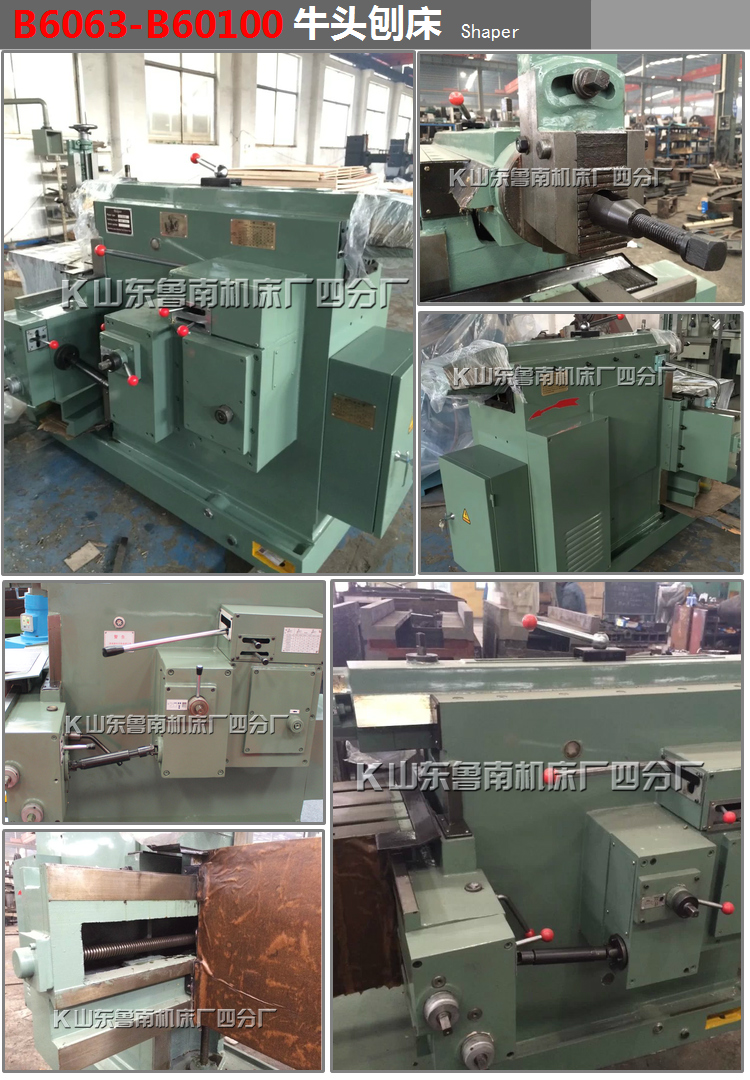

B6085 牛頭刨床
牛頭刨床特點：
牛頭刨床由滑枕帶著刨刀作水平直線住復運動，刀架可在垂直面內回轉一個角度，并可手動進給，工作臺帶著工件作間歇的橫向或垂直進給運動，牛頭刨床主要適用于單件小批生產中刨削中小型工件上的平面、成形面和溝槽。整機鑄件采用震動時效處理，導軌采用超音頻淬火工藝，使機床精度更持久精準，使用壽命更長。
主要技術參數：
|
型號 |
B6063牛頭刨床 |
B6085牛頭刨床 |
|
|
最大刨削長度 |
630 |
850 |
|
|
滑枕底面到工作臺面的最大距離 |
385 |
400 |
|
|
工作臺最大橫向移動距離 |
630 |
710 |
|
|
工作臺最大垂直移動距離 |
360 |
360 |
|
|
工作臺上工作面尺寸（長×寬）(mm) |
630×400 |
800x450 |
|
|
刀架行程 |
120 |
160 |
|
|
滑枕每分鐘往復次數 |
14、20、28、40、56、80 |
17、24、35、50、70、100 |
|
|
刀架回轉角度(°) |
±60° |
±60° |
|
|
刨刀柄最大尺寸（寬×厚）(mm) |
20×30 |
20×30 |
|
|
工作臺機動進給量范圍 |
水平進給（12級）(mm) |
0.2~2.5 |
0.25~3 |
|
垂直進給（12級）(mm) |
0.08~1.00 |
0.12~1.5 |
|
|
工作臺中央T型槽尺寸 |
18 |
18 |
|
|
主電機功率 |
3 |
5.5 |
|
|
外形尺寸（長×寬×高）(mm) |
2350×1225×1480 |
2950x1325x1693 |
|
|
凈重/毛重 |
1850/1950 |
2950/3090 |
|
工作臺能作水平或垂直方向的快速移動。
機床設有防止進給運動故障而發生意外的安全離合器。
工作臺前端有前支架支承，用以增加工作時的穩定性。
滑枕往復運動設有制動器，可以使滑枕迅速停止。
滑枕的起動、停止制動及工作臺的快速移動由一個手柄集中控制。
機床主要運動部位，如滑枕導軌、搖桿機構、變速箱、進給箱等均由油泵集中供油潤滑，油量可按實際需要調整。
工作臺沿橫梁水平導軌可作手動或機動的水平進給，橫梁沿床身垂直導軌可作手動或機動的垂直進給，各有12種進給量，水平和垂直進給方向由一個手柄選擇，進給量可以在機床運轉中調整。
