搖臂鉆床的特點介紹
搖臂鉆床,也可以稱為橫臂鉆。搖臂鉆是一種孔加工設備,可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。按機床夾緊結構分類,搖臂鉆可以分為液壓搖臂鉆床和機械搖臂鉆床在各類鉆床中,搖臂鉆床操作方便、靈活,適用范圍廣,具有典型性,特別適用于單件或批量生產帶有多孔大型零件的孔加工,是一般機械加工車間常見的機床。
搖臂鉆的主軸箱可在搖臂上左右移動,并隨搖臂繞立柱回轉360°的鉆床。搖臂還可沿外柱上下升降,以適應鉆床加工不同高度的工件。使用搖臂鉆床加工較小的工件可安裝在工作臺上,利用平口鉗加裝工件,較大的工件可直接放在機床底座或地面上。搖臂鉆床廣泛應用于單件和中小批生產中,加工體積和重量較大的工件的孔。搖臂鉆床加工范圍廣,可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。搖臂鉆床的主要變型有滑座式和萬向式兩種。滑座式搖臂鉆床是將基型搖臂鉆床的底座改成滑座而成,滑座可沿床身導軌移動,以擴大加工范圍,適用于鍋爐、橋梁、機車車輛和造船,機械加工,等行業。萬向搖臂鉆床的搖臂除可作垂直和回轉運動外,并可作水平移動,主軸箱可在搖臂上作傾斜調整,以適應工件各部位的加工。

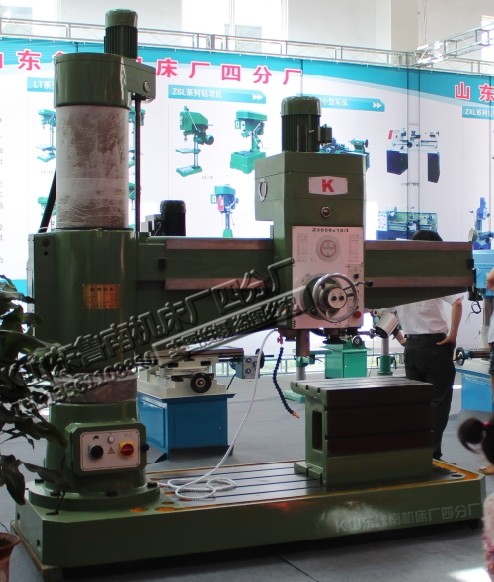

搖臂鉆床的主要結構組成介紹:搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。搖臂鉆的內立柱固定在底座的一端,在它的外面套有外立柱,搖臂鉆的外立柱可繞內立柱回轉360度。搖臂的一端為套筒,它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體,而升降螺母固定在搖臂上,因此搖臂不能繞外立柱轉動,只能與外立柱一起繞內立柱回轉。搖臂鉆床的主軸箱是一個復合部件,由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上,可以通過手輪操作,使其在水平導軌上沿?fù)u臂移動。
使用自動走刀時,要選好進給速度,調整好行程限位塊。調整鉆床速度、行程、裝夾工具和工件時,以及擦試機床時,要停車進行。手動進刀時,一般按照逐漸增壓和逐漸減壓原則進行,以免用必過猛造成事故。
